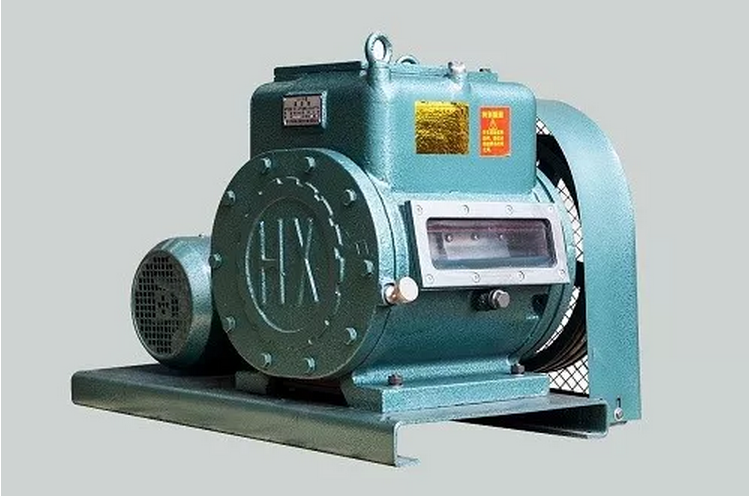

旋片真空泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表面相切(二者有很小的間隙)，轉子槽內裝有帶彈簧的二個旋片。當轉子旋轉時旋片能沿其徑向槽往復滑動且與泵殼內壁始終接觸，此旋片隨轉子一起旋轉，可將真空泵腔分成幾個可變?nèi)莘e。在操作旋片式真空泵時要注意以下事項：

1. 使用旋片式真空泵前，保證泵的清潔，防止雜物進入泵內。查看油位，以停泵時注油至油標中心為宜。過低對排氣閥不能起封油作用，影響真空度。過高，會引起通大氣啟動時噴油。運轉時，油位有所升高，屬于正?，F(xiàn)象。油采用規定牌號的清潔真空泵油，從注油孔加入。加油完畢后，應旋上螺塞。油宜經過濾，以免雜物進入，堵塞油孔，加油按油標指示刻度加入真空泵油。旋轉三通閥，使泵的吸氣管與大氣相通，而與被抽空容器隔絕，打開排氣口。

2.  環境溫度過高時，油的溫度升高，粘度下降，飽和蒸汽壓會增大，會引起極限真空有所下降，特別是用熱偶計測得的全壓強。

3.  真空泵不應用來抽除含氧量過高、有爆炸性以及對金屬有腐蝕的氣體。另外，也不宜吸入能與泵油起反應的氣體和含有大量水蒸氣的氣體等

4.  泵可在通大氣或任何真空度下一次啟動，泵口如裝接電磁閥，應與泵同時操作。

5.  泵運轉正常后，緩慢旋轉三通閥，使泵的吸氣管與被抽空容器相通而與大氣隔絕。

6.  用手轉動皮帶輪，檢查運轉情況，無異常情況后，再接通電源，注意轉動方向。

7.  使用一段時間后，皮帶變得松弛，要進行電機位置的調整。注意補充泵油，發現泵油內混有雜物或水時，要更換新油，清洗泵體，不準用乙酸乙酣、丙酮等揮發性的液體清洗泵體。

8.  檢查大真空泵的極限真空以壓縮式水銀真空計為準，如計經充分預抽效驗，泵溫達到穩定，泵口與計直接接通，運轉30分鐘內，將達到極限真空。

9.  如相對濕度較高，或被抽氣體含較多可凝性蒸汽，接通被抽容器后，宜打開氣鎮閥，運動20~40分鐘后關閉氣鎮閥。停泵前，可開氣鎮閥空載運動30分鐘，以延長泵油壽命。

10.  停止使用泵時，欲保持真空系統有一定的真空度，應旋轉三通閥，使真空系統封閉，泵的吸氣管與大氣相通。切斷電源，停止運轉。關閉排氣口，蓋嚴泵蓋。
